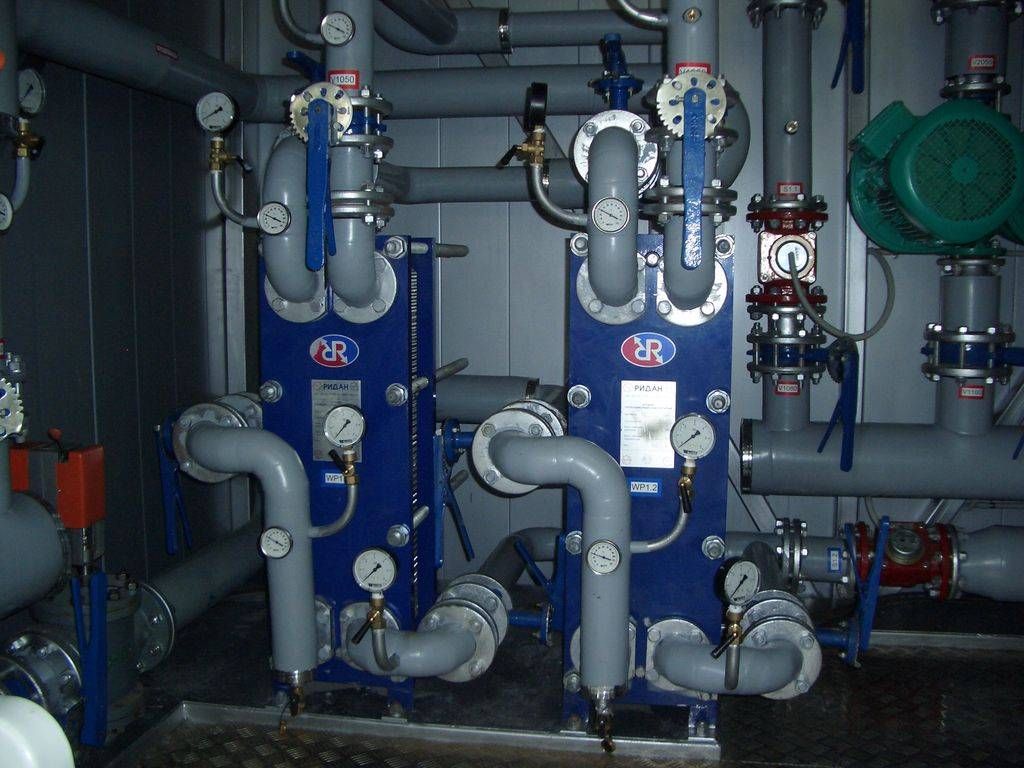

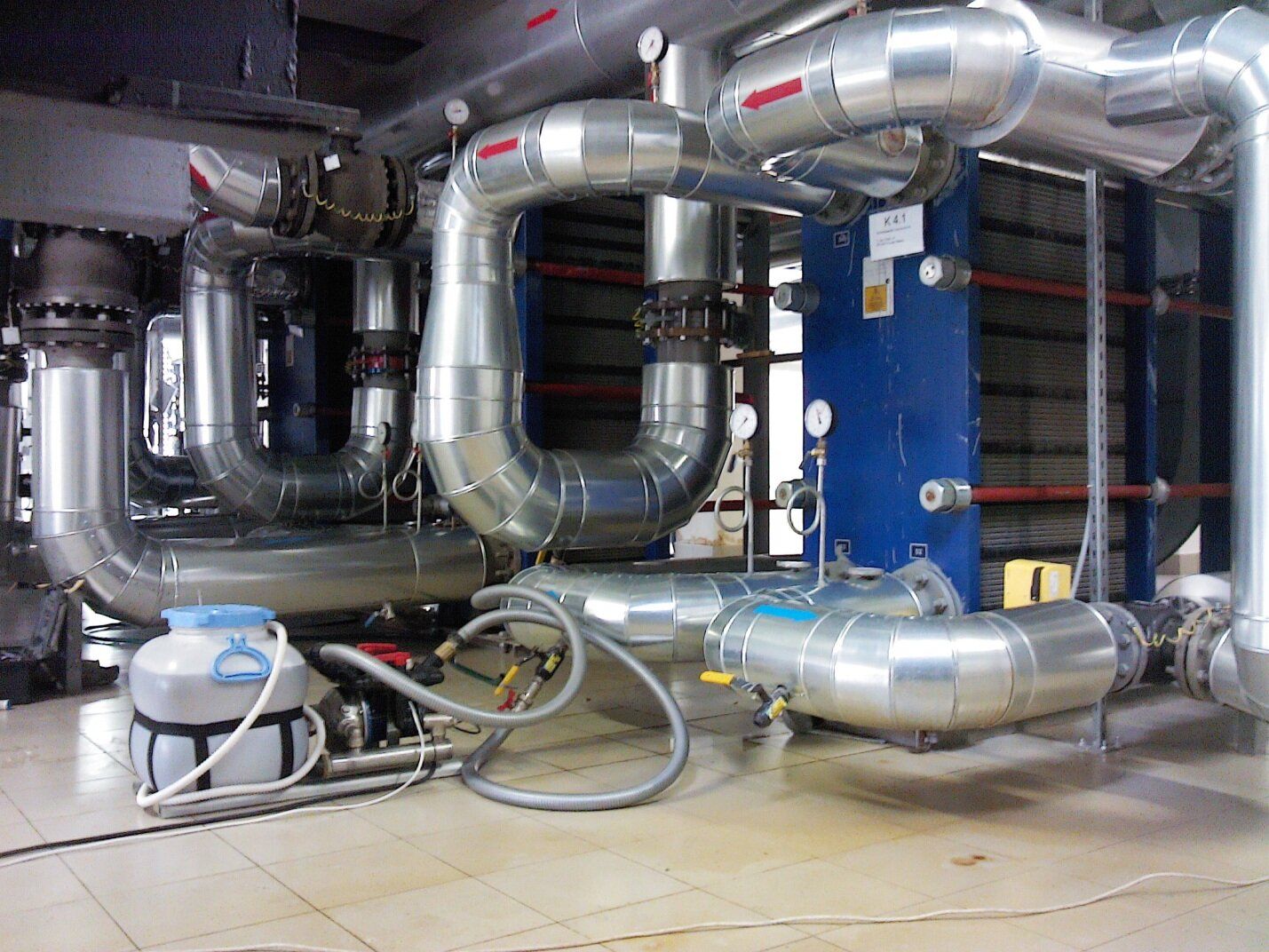

Теплообменник для котельной

Определение

Теплообменники (ТО) — это основа распределительной и преобразующей системы котельной. Их применение выходит далеко за рамки простой передачи тепла. Основная функция — разделение контуров теплоносителя и передача тепла от источника к потребителю без их прямого контакта. Рассмотрим детально схемы, цели и нюансы.

Причины применения теплообменников в котельной

• Гидравлическое разделение контуров: Котёл работает в своём оптимальном гидравлическом режиме с постоянным расходом и давлением, установленным насосами котлового контура. Потребители (отопление, ГВС) имеют свои, часто переменные, режимы работы и давления. ТО разрывает прямое гидравлическое влияние, предотвращая «борьбу» насосов и обеспечивая стабильность работы котла.
• Защита котла от коррозии и загрязнений: Вода в системе отопления потребителя постоянно пополняется, принося кислород и соли. Вода в котловом контуре — стабильная, обескислороженная и химически подготовленная. ТО сохраняет её в таком состоянии, продлевая жизнь дорогостоящего котла и теплообменника самого котла от накипи.
• Решение проблемы легионеллы и накипи в ГВС: Нагрев питьевой воды до 55-60°C в пластинчатом ТО происходит моментально, что минимизирует риск размножения легионеллы. При этом поверхности ТО, в отличие от котла или бойлера, легко очищаются или заменяются.
• Адаптация температурных графиков: Позволяют получить нужную температуру у потребителя независимо от режима работы котла. Котёл может работать на максимальном КПД (конденсационный режим или высокотемпературный), а ТО «срежет» до нужных 40°C для тёплого пола или 75°C для радиаторов.

Типовые схемы применения в котельной

Современная многоконтурная котельная — это каскад теплообменников.

Схема 1: Независимая система отопления (Самая распространенная)

• Что: Первичный (котловой) контур → Теплообменник 1-ой ступени → Вторичный контур системы отопления здания/сети.
• Какой ТО: Чаще всего разборный пластинчатый. Мощность подбирается под полную тепловую нагрузку на отопление.
• Особенности: Образует гидравлический разделитель (стрелку) в чистом виде. Насос котлового контура и насос отопительного контура работают независимо.

Схема 2: Приготовление горячей воды (ГВС)

Применяется две классических схемы:

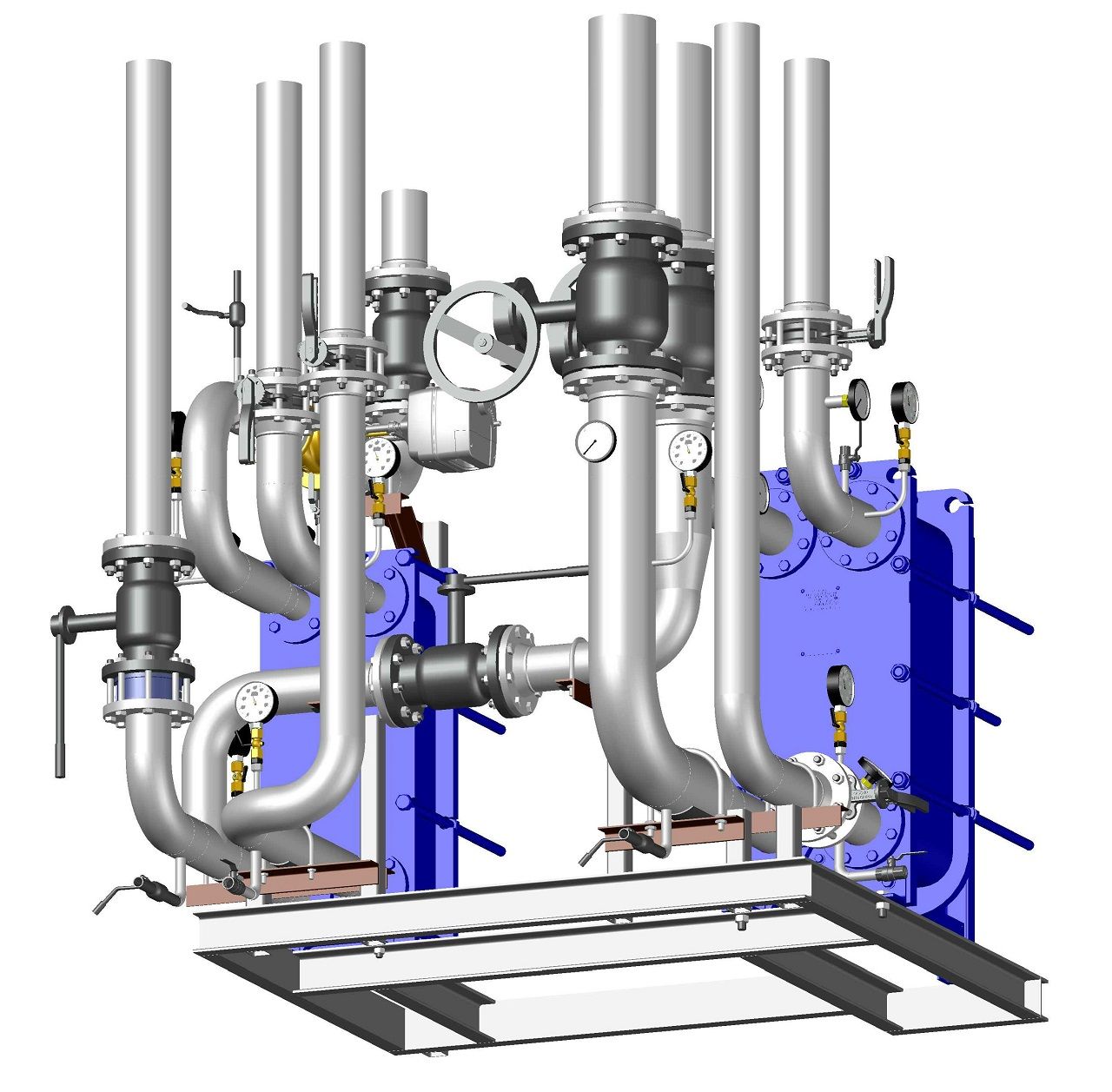

а) Двухступенчатая смешанная схема (Энергоэффективная)

• 1-я ступень (подогреватель): ТО использует «обратку» (остывший теплоноситель) из системы отопления для предварительного нагрева холодной воды с +5°C до, например, +40°C. Это охлаждает обратку, повышая КПД котла.
• 2-я ступень (догреватель): Второй ТО догревает воду от +40°C до требуемых +55-60°C, используя прямой горячий теплоноситель от котла.
• Преимущества: Экономия до 20-30% энергии на ГВС за счет использования бросового тепла обратки.

б) Одноступенчатая параллельная схема (Простая)

• Что: Отдельный ТО ГВС подключен параллельно к подаче котлового контура. Греет воду за один проход с +5°C до +55-60°C.
• Какой ТО: Чаще всего паяный или разборный пластинчатый из нержавеющей стали (AISI 316). Рассчитывается на пиковый расход (одновременное пользование несколькими точками).
• Ключевая деталь: Работает по сигналу от датчика температуры или по требованию (при открытии крана). Управляется термостатическим клапаном на первичном контуре, который подаёт греющий теплоноситель только когда нужна горячая вода.

Специализированные применения

• Подогрев подпиточной воды: Маленький ТО для предварительного нагрева воды, которая пополняет систему отопления, чтобы не создавать термический удар в котле.
• Теплообменник системы парового отопления: Конденсатор для превращения пара в конденсат, отдавая тепло в водяной контур.
• Охладитель конденсата (для конденсационных котлов): Специальный коррозионно-стойкий ТО для съёма дополнительного тепла из конденсата паров дымовых газов перед его сливом в канализацию.
• Теплоутилизатор дымовых газов: Кожухотрубный или пластинчатый газоводяной ТО, устанавливаемый в дымоход для предварительного подогрева котловой воды.

Практические аспекты выбора и эксплуатации

• Материалы: Для воды — нержавеющая сталь (AISI 316/316L), для агрессивных сред (рассолы, гликолевые смеси) — титан или специальные сплавы.
• Обвязка: Обязательны фильтры-грязевики на подводящих трубопроводах, особенно для пластинчатых ТО. На ГВС — обратные клапаны.
• Автоматика: Ключевой элемент. Для ГВС — термостатические клапаны с датчиками, для отопления — трехходовые смесительные клапаны с погодозависимым контроллером.
• Обслуживание:
  • Пластинчатые (разборные): Регулярная механическая или химическая промывка пластин от накипи и загрязнений (особенно для ГВС).
  • Кожухотрубные: Механическая чистка трубок ершом, промывка химией.

Как подбираются

Подбор теплообменника — задача инженеров-теплотехников, но основан на чётком алгоритме:

1. Определение технического задания (ТЗ):

• Тепловая мощность (кВт): Необходимая для нагрева расхода воды или теплоносителя.
• Температурный график: Температуры на входе и выходе для греющей (первичной) и нагреваемой (вторичной) среды.
• Расход среды (м³/час) в каждом контуре.
• Допустимые потери давления (ΔP, бар) на теплообменнике для каждого контура.
• Требования к материалу: Для ГВС — пластины/трубки из нержавеющей стали; для агрессивных сред — специальные сплавы.
• Рабочее давление в контурах.

2. Расчет и моделирование:

• На основе ТЗ рассчитывается поверхность теплообмена.
• Подбирается конкретная модель (тип, размер пластин, их количество) или размер кожухотрубного аппарата, которая обеспечит требуемые параметры в рамках допустимых потерь давления.
• Проверяется соответствие всем условиям: мощность, температура, давление, гидравлическое сопротивление.

3. Компоновочные и экономические решения:

• Выбор между разборным, паяным или сварным ПТО.
• Оценка габаритов, удобства монтажа и обслуживания.
• Сравнение стоимости оборудования и его энергоэффективности.

Итоговый вывод

Теплообменник в котельной — это не просто «железка для передачи тепла», а универсальный гидравлический и термический трансформатор, обеспечивающий:

1. Безопасность и долговечность основного оборудования (котлов).
2. Энергоэффективность за счет каскадного использования тепла (двухступенчатая схема ГВС).
3. Гибкость системы, позволяющей интегрировать различные источники тепла и потребители с разными требованиями.
4. Качество предоставляемых услуг (стабильная температура отопления и безопасная горячая вода).

Без правильно подобранных и скомпонованных теплообменников современная автоматизированная, экономичная и надежная котельная попросту невозможна. Их проектирование — задача для квалифицированных инженеров-теплотехников, учитывающих все нюансы режимов работы и взаимодействия оборудования.
